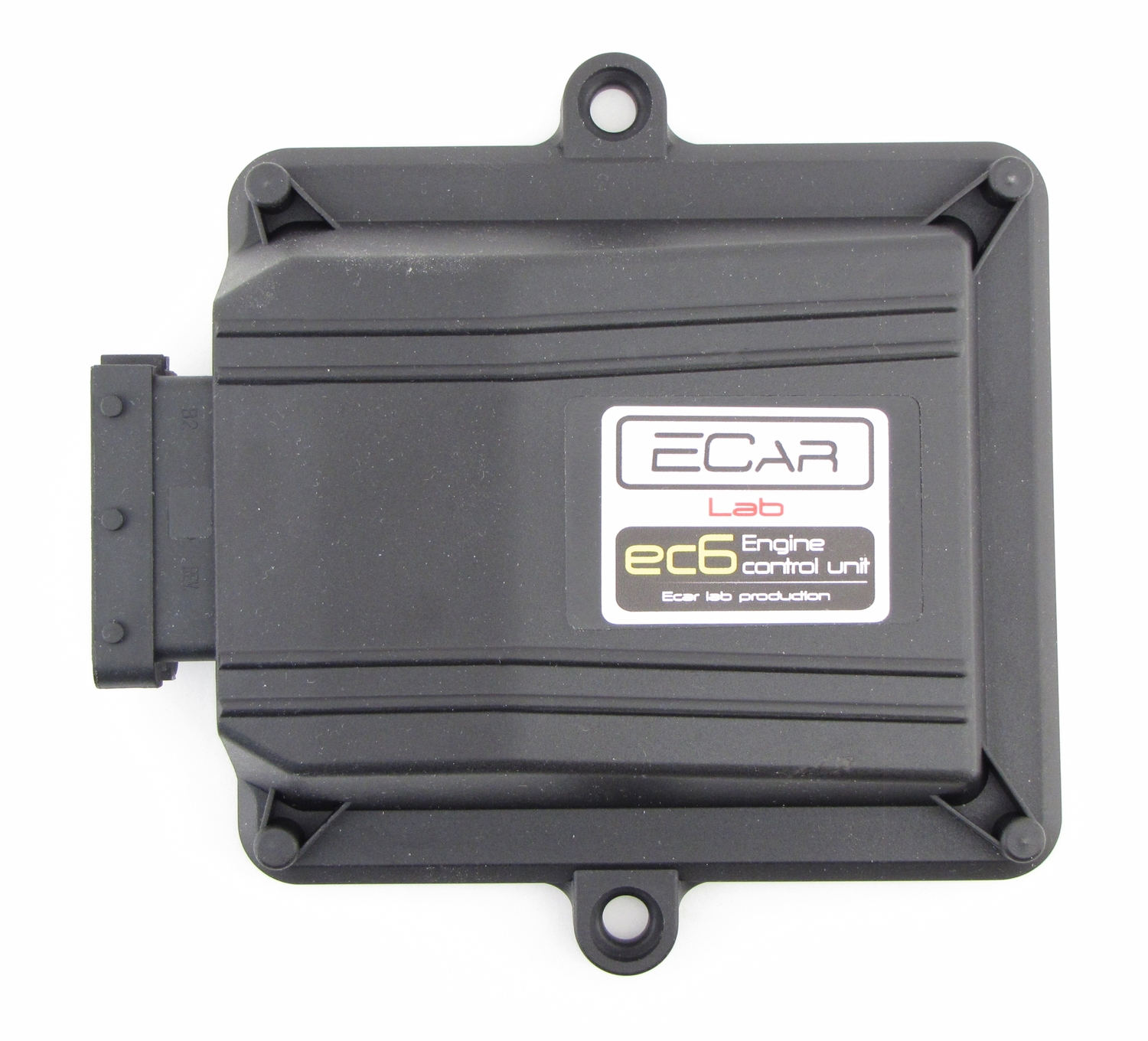

EC6 — Универсальный программируемый ЭБУ

13500

Построен на 32-bit ARM процессоре.

  • До 8 каналов управления высокоомных форсунок
  • 1 канал управления катушкой зажигания (логический уровень)
  • 2 набора карт и переключение между ними (газ/бензин, спорт/эконом, и т.п.)

Описание

Построен на 32-bit ARM процессоре.

  • До 8 каналов управления высокоомных форсунок
  • 1 канал управления катушкой зажигания (логический уровень)
  • 2 набора карт и переключение между ними (газ/бензин, спорт/эконом, и т.п.)

Выходы:

  • 8 нижних ключей, комутация минуса (форсунки/реле/соленоиды и т.д.)
  • 1 верхний ключ, коммутация плюса +5В (управление активными катушками/реле и т.д.)
  • 1 нижний ключ с ШИМ, управление моментным РХХ
  • Все выходы могут работать в режиме ШИМ 100 Гц (назначается программно)

Аналоговые входы:

  • 1 ДПДЗ датчик дросселя/концевики
  • 1 ДТОЖ датчик температуры двигателя
  • 1 ДТВ датчик температуры воздуха
  • 1 ДАД / ДМРВ датчик давления/расхода воздуха (назначается программно)
  • 1 Лямбда (узкополосная/широкополосная через внешний контроллер Innovate, AEM, и т.п.)

Цифровые входы:

  • 1 Датчик коленвала / Датчик распредвала

Интерфейсы:

  • 1 CAN шина (ECar Lab протокол, OBD2)

Функции:

  • 3D автоматическая топливная адаптация
  • Программируемые функции (Бензонасос, Стартер, Вентилятор, Westgate, Спидометр, Переключение наборов карт, и т.д.)
  • Программируемые CAN пакеты (Прием/Передача)
