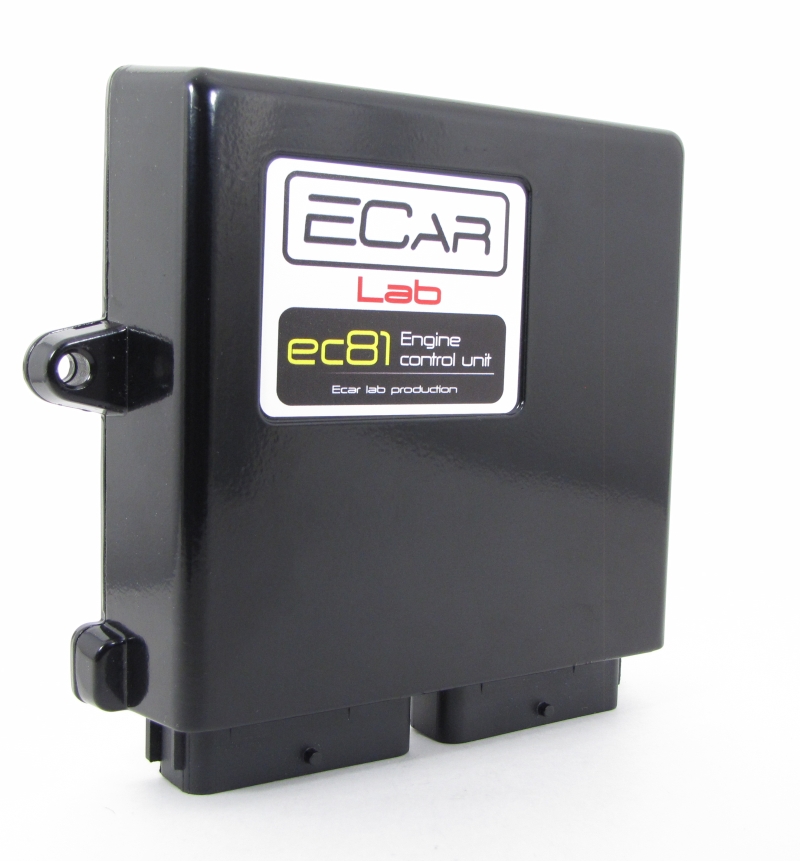

EC81 – Универсальный программируемый ЭБУ

21600

Описание

Построен на 32-bit ARM процессоре.

До 8 цилиндров
До 8 каналов управления высокоомных форсунок
До 8 каналов управления катушками зажигания (логические уровни 0-5V)
2 набора карт (газ/бензин, спорт/эконом, и т.п.)

Выходы:

  • 8 нижних ключей (форсунки /реле / соленоиды и т.д.)
  • 8 верхних ключей (управление активными катушками / реле и т.д.)
  • 1 нижний ключ (управление моментным РХХ)
  • Все выходы могут работать в режиме ШИМ 100 Гц (назначается программно)

Аналоговые входы:

  • 1 ДПДЗ датчик дросселя/концевики
  • 1 ДТОЖ датчик температуры двигателя
  • 1 ДТВ датчик температуры воздуха
  • 1 ДАД / ДМРВ датчик давления/расхода воздуха (назначается программно)
  • 2 ДД датчик детонации
  • 1 Лямбда (узкополосная/широкополосная через внешний контроллер Innovate, AEM, и т.п.)

Цифровые входы:

  • 5 Датчик коленвала / Датчик распредвала / Датчик VVTi / Цифровой вход (назначается программно)

Интерфейсы:

  • 1 CAN шина (ECar Lab протокол, OBD2)

Функции:

  • VVTi контроль
  • 3D автоматическая топливная адаптация
  • Программируемые функции (Бензонасос, Стартер, Вентилятор, Westgate, Спидометр, Переключение наборов карт, и т.д.)
  • Программируемые CAN пакеты (Прием/Передача)
